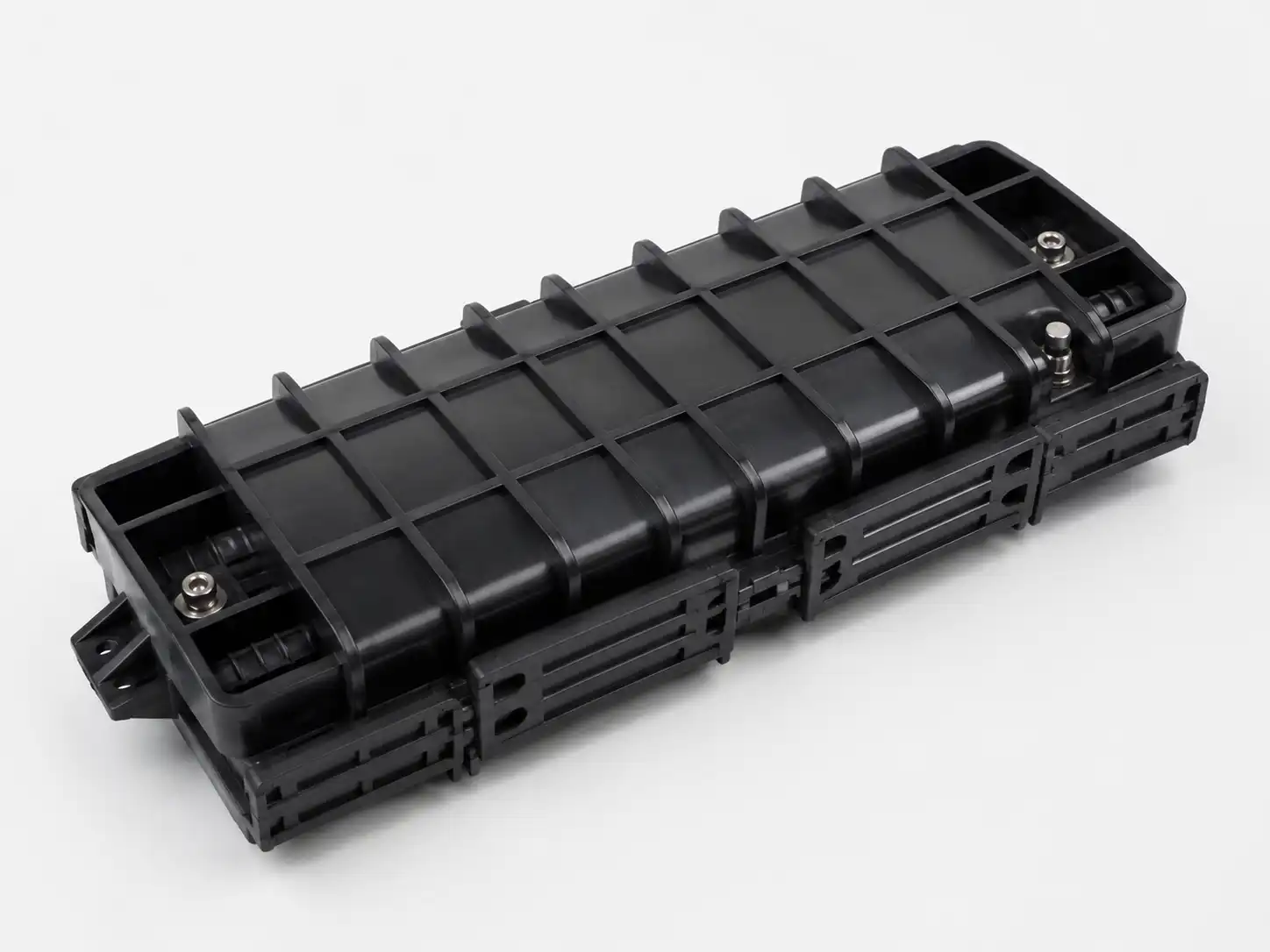

Închiderea orizontală cu 12 nuclee de fibră optică este o carcasă exterioară compactă pentru protejarea și organizarea a până la 12 îmbinări de fibre unice-în rețelele FTTH și exterioare-de fabrici. Structura sa orizontală în linie este potrivită pentru îmbinările de cabluri compacte, punctele de ramificare și locațiile de reparații în care spațiul și capacitatea de îmbinare sunt limitate. Închiderea folosește etanșare mecanică re-re-accesabilă și intrări de cablu configurabile pentru întreținere practică pe teren.
Specificatii tehnice
|
Caietul de sarcini |
Detalii |
|
Tip de produs |
Închidere orizontală cu 12 fibre de fibră optică |
|
Tip de închidere |
Orizontală/inline |
|
Capacitate maximă de îmbinare |
12 îmbinări cu fibre simple- |
|
Tavă de îmbinare |
1 × tavă 12F |
|
Porturi pentru cablu |
2 sau 4 porturi; 1-in/1-out sau 2-in/2-out |
|
Diametrul cablului |
De obicei Ø5–13 mm, în funcție de configurație- |
|
Materialul carcasei |
plastic tehnic rezistent la UV-; Opțiuni PC / ABS / PP |
|
Metoda de etanșare |
Etanșare mecanică re-accesabilă |
|
Evaluare de protecție |
Design cu clasificare IP68 |
|
Temperatura de operare |
−40 de grade până la +65 grade |
|
Culoare standard |
Negru |
Managementul structurii și fibrelor
Închiderea combină o carcasă de protecție, un sistem de etanșare, componente de intrare-cabluri, tavă de îmbinare, zonă de trecere-fibră și puncte de fixare a elementelor de-rezistență-cablului. Tava de îmbinare 12F menține manșoanele de îmbinare și slăbirea fibrelor organizate, menținând în același timp rutarea controlată a fibrelor. Reținerea cablului izolează forțele externe de tragere din zona de îmbinare, reducând stresul mecanic în timpul instalării și întreținerii.
Structura mecanică re-accesabilă permite tehnicienilor să deschidă carcasa pentru inspecție, reparație sau modificare a rețelei fără a înlocui închiderea completă.
Compatibilitate și instalare cablu
Înainte de a comanda, confirmați numărul de fibre, diametrul exterior al cablului, cantitatea de cablu-intrată, construcția cablului, tipul de membru de rezistență-și metoda de instalare necesară. Acești parametri determină configurația adecvată a portului și a etanșării.
Închiderea poate fi furnizată pentru aplicații aeriene, montate pe stâlp/perete-, pe conducte, găuri de mână/cau de vizitare, subterane și directe-îngropate, cu accesoriile necesare de montare și etanșare. În timpul instalării, mantalele cablurilor și elementele de rezistență trebuie fixate în siguranță înainte de rutarea fibrelor și trebuie menținută raza minimă de îndoire specificată de producător.
Aplicații
Aplicațiile tipice includ:
Căderea FTTH și îmbinarea distribuției la punctele de margine-compacte ale rețelei
Îmbinări ale cablurilor montate pe antenă și pe stâlp-în cazul în care spațiul este limitat
Instalații de conducte și găuri de mână care necesită îmbinare în linie protejată
Puncte de reparare a cablurilor după deteriorarea traseului sau întreținere
Conexiuni de filială în rețelele rurale de bandă largă și de ultimul{0}}milă
Puncte de îmbinare exterioare montate pe perete-în apropierea clădirilor și a nodurilor de acces
OEM/ODM și aprovizionare
DIMI acceptă marcarea siglei OEM, ambalajul personalizat, culoarea carcasei, configurația portului de cablu-și kituri de accesorii. Pentru comenzile de proiect, inginerii pot revizui numărul de fibre, diametrul cablului, mediul de instalare și cerințele de branding înainte de producție. Pot fi furnizate mostre pentru evaluarea produsului și aprobarea proiectului.
Inspecție și documentație de calitate
Controlul calității acoperă inspecția materialului primit,-verificările de asamblare în proces, etanșarea și verificarea mecanică, inspecția-produsului finit și inspecția-ambalajului de export. Testarea aplicabilă a produselor poate include etanșarea IP68, întinderea și reținerea cablului, impactul, strivirea, îndoirea, ciclul de temperatură, îmbătrânirea UV și testarea-sprayului de sare pentru componentele metalice relevante.
Fișele de date, înregistrările de inspecție și rapoartele de testare aplicabile pot fi furnizate pentru evaluarea proiectului. Sistemul de producție DIMI include certificări ISO 9001:2015 și TL-9000 de management al calității.
Comenzi & Logistica
MOQ
100 buc pentru comenzi standard în vrac; probe de comenzi disponibile pentru evaluare.
01
Prelucrare
De obicei, 7-14 zile lucrătoare după specificație și confirmarea comenzii.
02
Transport
De obicei, 20-30 de zile pe mare, aer sau expres, în funcție de destinație și metoda de expediere.
03
Ambalare
Ambalare de protecție individuală și cutii de export; paletizare și etichetare personalizată disponibile pentru comenzile de proiect.
04
Plată
T/T sau L/C pot fi utilizate pentru comenzi standard B2B; alte aranjamente pot fi confirmate pentru proiectele calificate.
05
FAQ
Î: Închiderea poate fi furnizată ca kit de instalare complet?
A: Da. Un kit complet poate include tava de îmbinare, componente de etanșare, piese de fixare pentru cablu-, manșoane de protecție pentru îmbinări și accesoriile de montare necesare. Lista exactă de materiale trebuie specificată în cotație pentru a evita nepotrivirile accesoriilor.
Î: Puteți potrivi un model de închidere existent sau un model concurent?
A: Da. Pentru proiecte de înlocuire sau de-etichetă privată, cumpărătorii pot furniza un eșantion, un desen, fotografii sau un număr de model existent. DIMI poate revizui configurația mecanică și poate dezvolta o versiune OEM potrivită sau echivalentă, acolo unde este fezabil din punct de vedere tehnic.
Î: Ce informații ar trebui incluse într-un RFQ?
R: Furnizați cantitatea necesară, țara de destinație, modelul de cablu, volumul anual estimat sau al proiectului, cerințele de ambalare și orice documente de inspecție sau certificare necesare. Pentru proiectele ne-standard, se recomandă o fișă de date pentru cablu sau un eșantion de închidere existent.
Î: Puteți susține comenzi de proiecte în faze sau repetate?
A: Da. Programele de aprovizionare bazate pe proiecte-și repetate pot fi aranjate cu programarea producției bazată pe cantitatea estimată, stabilitatea specificațiilor și datele necesare de livrare.
Î: Ce documente pot însoți un transport în vrac?
R: În funcție de comandă, documentația poate include o factură comercială, listă de ambalare, certificat de origine, fișă de date a produsului, înregistrări de inspecție și rapoarte de testare aplicabile. Documentația specifică-proiectului ar trebui să fie solicitată înainte de confirmarea comenzii.
Î: Închiderea poate fi comandată în diferite configurații în cadrul unui singur proiect?
A: Da. Pot fi specificate diferite aranjamente de porturi, configurații de-cabluri, culori și kituri de accesorii atunci când proiectul necesită mai multe variante. Fiecare configurație ar trebui să fie confirmată și documentată înainte de producția în masă.
Î: Poate fi aranjată o inspecție de la-terți?
A: Da. Inspecția de la o terță parte poate fi coordonată atunci când cumpărătorul sau contractul de proiect o solicită. Domeniul de aplicare a inspecției, metoda de eșantionare, cerințele de testare și agenția de inspecție trebuie convenite înainte de producție.
Î: Pot fi acceptate comenzile urgente?
R: Producția accelerată poate fi evaluată în funcție de capacitatea curentă, disponibilitatea materialului, cantitatea de comandă și configurația. Cumpărătorii ar trebui să furnizeze data de livrare necesară atunci când solicită o ofertă, astfel încât opțiunile de producție și de livrare să poată fi revizuite împreună.
