Cablu adaptor MPO/MTP
DIMI Fibre produce cabluri adaptoare MPO/MTP pentru conexiuni de fibre de-înaltă densitate între interfețele MPO/MTP și echipamente optice sau sisteme de distribuție specificate. Configurațiile sunt disponibile pentru fibră OS2, OM3, OM4 și OM5, cu 8, 12, 16 și 24 de fibre, conectori fixați sau ne-, polaritate tip A/B/C, lungimi standard sau personalizate și jachete din PVC, LSZH sau OFNP.
-
![Cablu de conversie a polarității MPO]()
Cablu de conversie a polarității MPOCablul de conversie a polarității MPO este un ansamblu de fibre-terminat din fabrică, conceput pentru a corecta poziția-fibrei sau nepotrivirile de polaritate Tx/Rx în sistemele de cablare MPO/MTP... -
![Cablu adaptor MPO mamă-mascul]()
Cablu adaptor MPO mamă-masculCablul adaptor MPO mamă la mascul este un ansamblu cu mai multe fibre-terminat din fabrică, cu un conector mamă MPO la un capăt și un conector masculin MPO pe celălalt. Capătul mamă folosește... -
![Cablu adaptor MTP la LC]()
Cablu adaptor MTP la LCCablul adaptor MTP la LC este un ansamblu de fibră optică-terminat din fabrică care conectează o interfață MTP/MPO de densitate mare-la mai multe interfețe duplex LC. Este proiectat pentru... -

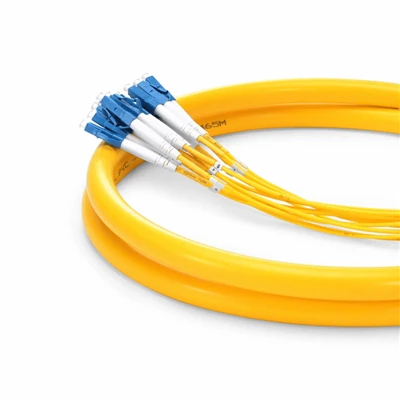

![Cablu adaptor MPO la FC]()
Cablu adaptor MPO la FCCablul adaptor MPO la FC este un ansamblu de fibră optică-terminat din fabrică care conectează o interfață MPO/MTP la interfețe FC individuale. Este conceput pentru centre de date, rețele de... -
![Cablu adaptor MPO la LC]()
Cablu adaptor MPO la LCCablul adaptor MPO la LC este un ansamblu de cablu cu mai multe-fibră terminat din fabrică, care conectează o interfață MPO/MTP cu densitate mare-la porturi individuale LC duplex. Este folosit...
Tipuri de cabluri adaptoare MPO/MTP
DIMI Fibre furnizează ansambluri de cablu adaptor MPO/MTP pentru diferite interfețe de conector, configurații de fibră și cerințe de polaritate.
Cablu adaptor MPO la MPO
Ansambluri de cablu MPO pre-terminate pentru conexiuni directe între interfețele MPO compatibile. Disponibil cu numărul specificat de fibre, configurații de pini, polaritate și lungimi de cablu.
Cablu adaptor MTP la MTP
Ansambluri multifibră bazate pe MTP-pentru conexiuni de-densitate mare între interfețele MTP compatibile. Configurațiile cu fixare sau fără-fixare sunt selectate în funcție de conectorii de împerechere.
Cablu adaptor MPO/MTP la LC
Convertește o interfață multifibră MPO/MTP în conexiuni LC pentru echipamente, sisteme de distribuție și configurații specificate. Numărul de fibre, polaritatea, tipul conectorului și lungimea cablului sunt configurate în funcție de aplicație.
Cablu adaptor MPO/MTP la SC
Oferă o configurație de interfață MPO/MTP-la{-SC pentru sistemele care necesită o conexiune multifibră pe o parte și conectivitate SC pe cealaltă.
Cablu de conversie a polarității MPO
Proiectat pentru cartografierea fibrelor MPO specificate și cerințele de conversie a polarității. Configurațiile de tip A, tip B sau tip C sunt disponibile în conformitate cu arhitectura de legătură existentă.
Cablu adaptor personalizat MPO/MTP
Ansamblurile personalizate pot fi produse cu tipul de fibre specificate, numărul de fibre, combinația de conector, configurația pinului, polaritatea, maparea fibrelor, lungimea cablului și mantaua. Cablurile, desenele, BOM-urile sau numerele de piesă a conectorilor existente pot fi furnizate pentru verificarea configurației.
Configurații cablu adaptor MPO/MTP
Ansamblul cablului poate fi specificat în funcție de interfața conectorului, configurația fibrei și cerințele de instalare.
|
Parametru |
Opțiuni disponibile |
|
Conector |
MPO / MTP |
|
Pin conector |
Fixat/Ne-fixat |
|
Număr de fibre |
8 / 12 / 16 / 24 fibre |
|
Tip de fibră |
OS2 / OM3 / OM4 / OM5 |
|
Polaritate |
Tip A / Tip B / Tip C |
|
Lungimea cablului |
Lungimi standard / Lungime personalizată |
|
Sacou |
PVC / LSZH / OFNP |
|
Temperatura de operare |
-20 de grade până la +70 grade |
|
Conformitate |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, acolo unde este cazul |
|
Cerințe materiale |
RoHS / REACH; cerințele aplicabile-ignifuge |
Specificațiile sunt confirmate în raport cu configurația de conector, fibră și cablu selectată înainte de producție.
Compatibilitate interfață MPO/MTP
Cablurile adaptoare MPO/MTP sunt configurate pentru a se potrivi cu interfața conectorului, configurația pinului, numărul de fibre, tipul de fibră, polaritatea și maparea fibrei a echipamentului conectat sau a cablului existent.
Configurațiile tipice includ:
MPO/MTP în MPO/MTP:Conectează interfețe compatibile MPO/MTP pe casete de fibră, cabluri trunchi, panouri de corelare, transceiver și alte echipamente optice.
MPO/MTP către LC:Conectează o interfață multifibră MPO/MTP cu echipamente sau componente de distribuție folosind conexiuni LC.
MPO/MTP către SC:Conectează o interfață MPO/MTP cu echipamente de fibră bazate pe SC-specificate sau cu componente de distribuție.
Fixat în Ne-fixat:Configurația pinului conectorului este selectată în funcție de conectorul de împerechere.
Polaritate tip A / B / C:Polaritatea și maparea fibrelor sunt configurate în funcție de aranjamentul necesar dintre fibră-la-fibră.
OS2 / OM3 / OM4 / OM5:Tipul de fibră este selectat pentru a se potrivi cu infrastructura optică existentă și echipamentele conectate.
Cablurile adaptoare MPO/MTP necesită configurația corectă a conectorului de împerechere. Versiunile cu fixare și -non fixate sunt selectate în funcție de conectorul de pe partea de împerechere.
Fixat/Bărbat:Încorporează pini de aliniere pentru poziționarea față de un conector compatibil fără-fixare.
Ne-fixat / Femeie:Utilizează pinii de aliniere ai conectorului de împerechere pentru alinierea conectorului.
Interfață MPO / MTP:Configurație de conector multifibră pentru conexiuni de-densitate mare.
MPO/MTP către LC sau SC:Disponibil pentru conversia specificată a interfeței și configurații breakout.
Pentru comenzile de înlocuire sau de potrivire de sistem-, numărul de piesă a conectorului existent sau eșantionul de cablu poate fi utilizat pentru a verifica configurația necesară a pinului.
Maparea polarității și fibrelor
Polaritatea determină modul în care fibrele individuale sunt mapate între cele două capete ale unui ansamblu MPO/MTP. Polaritatea selectată trebuie să se potrivească cu arhitectura echipamentului și legăturii.
|
Polaritate |
Cartografierea fibrelor |
|
Tip A |
Hartă direct- |
|
Tip B |
Mapare inversată |
|
Tip C |
Pereche-maping inversat |
DIMI Fibre poate fabrica ansambluri conform cerințelor specificate de polaritate și cartografiere a fibrelor. Pentru configurații neclare, furnizați informațiile existente despre cablu, desenul sistemului, BOM sau maparea fibrelor pentru verificare înainte de producție.
Aplicații
Cablurile adaptoare MPO/MTP sunt utilizate în:
Infrastructura de fibră a centrului de date
Sisteme de distribuție a fibrelor de-înaltă densitate
Infrastructura de telecomunicații
Echipamente de rețea pentru întreprinderi
Medii de calcul-de înaltă performanță
Extinderea și reconfigurarea rețelei
Înlocuirea și întreținerea cablurilor de fibră
Adecvarea depinde de canalul optic complet, inclusiv tipul de fibră, transceiver, polaritate, configurația conectorului și pierderea canalului.
DIMI Fibre verifică cablurile adaptoare MPO/MTP în raport cu configurația specificată a conectorului, a fibrei și a polarității înainte de expediere.
Controlul calității poate include:
Geometria conectorului:Inspecția interferometrică 3D a razei de curbură, a decalajului apexului și a proeminenței fibrei.
Sfârșit-Condiția feței:Inspecția microscopică digitală a fețelor de capăt ale conectorilor conform criteriilor aplicabile IEC 61300-3-35.
Testare optică:Testarea pierderii prin inserție, pierderea returului și a continuității optice conform configurației specificate.
Maparea fibrelor:Verificarea continuității și a polarității fibrei-la-acolo unde este necesar.
Înregistrările testelor:Datele individuale ale testelor optice pot fi furnizate cu comanda, acolo unde este specificat.
Cerințele de testare sunt confirmate în funcție de tipul de fibră selectată, configurația conectorului și polaritatea, mai degrabă decât aplicarea unei singure specificații pe toate cablurile adaptoare MPO/MTP.
DIMI Fibre acceptă producția de cablu adaptor personalizat pentru proiecte OEM, implementarea rețelei și cerințele de înlocuire.
Personalizarea poate include:
- Tip fibră: OS2 / OM3 / OM4 / OM5
- Număr de fibre: 8 / 12 / 16 / 24
- Conector MPO sau MTP
- Configurație fixată sau ne-fixată
- Polaritate tip A, B sau C
- Cartografierea fibrelor specificate
- Configurații MPO/MTP la LC sau SC
- Lungimea cablului
- Jachetă din PVC, LSZH sau OFNP
- Construcții grele-de rupere sau blindate, acolo unde este cazul
- Etichetare privată
- Cod de bare personalizat
- Ambalare în kit sau în vrac
Clienții pot furniza un desen, un cablu existent, o BOM, un număr de piesă a conectorului, o interfață a echipamentului sau un eșantion ca referință de producție.
