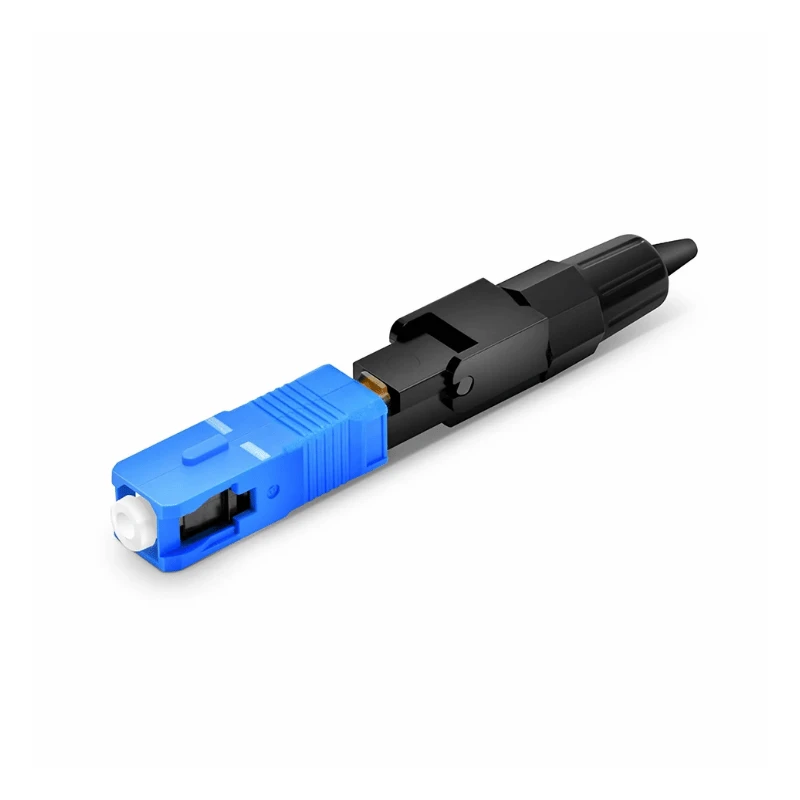

Cablu Fibră Optică SC Conector UPC

Cablu fibră optică Conectorul SC UPC este un conector SC-asamblat din fabrică, proiectat pentru terminarea și interconectarea cablului de fibră optică unic-mod. Utilizează o structură de cuplare ceramică de 2,5 mm și împingere-tragere pentru o împerechere stabilă cu adaptoare SC compatibile. Configurația standard este potrivită pentru fibră monomod-9/125 μm și cablu de 2,0 mm, cu alte diametre de cablu și configurații de asamblare disponibile pentru cerințele proiectului.

Conectorul constă dintr-o virolă ceramică din zirconiu, carcasă de conector, componente de aliniere și încălțăminte-de eliberare a tensiunii. Ferula de 2,5 mm oferă interfața standardizată de cuplare SC, în timp ce mecanismul de cuplare push-pull permite instalarea și scoaterea simplă din adaptoarele SC.

Fața de capăt UPC este lustruită pentru a asigura contactul fizic între suprafețele fibrelor de împerechere și pentru a controla reflexia optică. Carcasa conectorului protejează structura internă de aliniere, în timp ce capacul-de eliberare a tensiunii reduce solicitarea mecanică la tranziția cablului-la-conector.

Versiunea standard este proiectată pentru fibră monomod-9/125 μm, inclusiv aplicații de tip OS2-. Pentru ansamblurile care utilizează fibre insensibile la îndoire-, compatibilitatea poate fi specificată și în conformitate cu categoria de fibre ITU-T aplicabilă. ITU-T G.657 acoperă fibrele și cablurile monomod-insensibile la îndoire-pierderile-, utilizate în special în instalațiile de acces și de înaltă densitate.

Conectorul trebuie selectat în funcție de modul de fibră, diametrul cablului, interfața adaptorului, tipul de lustruire și mediul de aplicare.

Rețele de telecomunicații:Interconectarea echipamentelor, cadre de distribuție și legături de transport

Ftth/fttx:Distribuție optică și conexiuni de fibră-partea abonatului

Centre de date:Patch-uri și conectivitate echipamente unde sunt specificate interfețele sc

Rețele de întreprindere:Coloane vertebrale și construirea-la-construcții de legături de fibră

Catv și difuzare:Distribuția semnalului optic și interconectarea echipamentelor

Rețele industriale:Conexiuni de fibră în sisteme de automatizare și comunicații în care specificațiile de mediu sunt adecvate

Interfața sc push-pull este deosebit de practică pentru aplicațiile care necesită instalarea și îndepărtarea frecventă a conectorului.

Pentru comenzile OEM și de proiect, conectorul poate fi configurat în funcție de cerințe, inclusiv:

Pentru producția de volum, desenul aplicabil, specificațiile optice, construcția cablurilor, cerințele de toleranță și criteriile de inspecție trebuie confirmate înainte de producția în masă.

Fiecare lot de producție trebuie verificat în raport cu specificațiile de produs aprobate înainte de expediere. Elementele cheie de inspecție includ:

Încheiați-inspecția feței:Contaminare, zgârieturi, așchii și defecte de lustruire

Testarea pierderii de inserție:Verificare față de valoarea maximă specificată

Testarea pierderilor de rentabilitate:Verificarea performanței upc-reflectării înapoi

Inspecție cilindră și dimensională:Dimensiuni critice ale interfeței și ansamblului

Inspecția ansamblului cablu-la-conector:Condiție de încălcare, carcasă, sertizare și{0}}detensionare

Testare de împerechere/durabilitate:Verificarea performanței conectorului după împerecherea repetată, acolo unde este necesar

Testarea mediului:Testarea temperaturii sau umidității atunci când este cerut de specificațiile proiectului

Pentru comenzile OEM, pot fi definite teste mecanice, de mediu sau optice suplimentare în conformitate cu specificațiile aplicabile ale clientului sau standardul de testare. Dimensiunile interfeței conectorului trebuie controlate în conformitate cu cerințele aplicabile ale familiei IEC 61754-4 SC.
