Cablu fibră monomod MPO/MTP



Ansambluri de cablu de fibră MPO/MTP mono-modal pentru interconectare optică de-densitate mare, distanțe extinse de transmisie și conectivitate optică paralelă. Disponibil în configurații de bază-8 și de bază-12, cu opțiuni de 8-, 12, 16 și 24 de fibre, configurații de conector APC, polaritate tip A/B/C și niveluri de performanță standard, cu pierderi reduse și cu pierderi foarte mici.





Opțiuni de specificații pentru cablu fibră monomod

Cablurile noastre MPO/MTP unic-mode utilizează fibră mono-OS2 pentru legăturile optice în care distanța de transmisie, pierderea de inserție și controlul bugetului-legăturii sunt esențiale.

Caietul de sarcini

Opțiuni

Tipul fibrei

OS2 Single Mode

Grad de fibre

G.652.D / G.657.A1 / G.657.A2

Număr de fibre

8 / 12 / 16 / 24 fibre

Configurație de bază

Baza-8 / Baza-12

Lungimea de undă de operare

1310 / 1550 nm

Gama WDM

Opțiuni 1270–1330 nm în funcție de aplicație

Polaritate

Tip A / Tip B / Tip C

Temperatura de operare

-20 de grade până la +70 grade

Fibrele insensibile la curbură G.657.A1 și G.657.A2-sunt disponibile pentru rutarea cu densitate mare-în cazul în care trebuie luate în considerare raza de curbură redusă și constrângerile de spațiu-cablajului.



Performanță standard, -scăzută și ultra-scăzută-pierderii

Ansamblurile MPO/MTP cu un singur-mod sunt disponibile în diferite grade de inserare-pierdere pentru a se potrivi diferitelor bugete de legătură optică.

Grad de performanță

Pierdere maximă de inserție

Standard

Mai mic sau egal cu 0,70 dB

Pierdere scăzută

Mai mic sau egal cu 0,35 dB

Pierdere ultra-scăzută (ULL)

Mai mic sau egal cu 0,25 dB

Gradul de pierdere necesar trebuie selectat în funcție de specificațiile transceiver-ului, numărul de conexiuni cuplate, distanța de transmisie și bugetul de putere optică disponibilă. Configurațiile ULL sunt disponibile pentru sistemele în care pierderea conectorilor are un impact mai strâns asupra bugetului general al conexiunii.



Configurații MPO/MTP Base-8 și Base-12





Arhitecturile de bază-8 și Base-12 acceptă diferite interfețe de transmisie și echipamente cu fibră paralelă.

OS2 MTP Single Mode Fiber Cable

Base-8 Single Mode MPO



Configurațiile de bază-8 sunt disponibile pentru sistemele optice care utilizează interfețe paralele cu 8-fibră și sunt potrivite pentru arhitecturile de înaltă densitate asociate cu conectivitate optică mai nouă de mare viteză.
Configurațiile disponibile includ:

  • Ansambluri MPO/MTP cu 8 fibre
  • Conectori tată sau mamă
  • Polaritate tip A / Tip B / Tip C
  • Configurații conector APC
  • Performanță standard,-scăzută și ULL
  • Lungimi și construcții ale cablurilor personalizate

Base-12 Single Mode MPO



Configurațiile de bază-12 oferă conectivitate cu 12 fibre pentru arhitecturi de cablare MPO/MTP consacrate și aplicații backbone de înaltă densitate.
Configurațiile disponibile includ:

  • Ansambluri MPO/MTP cu 12 fibre
  • Ansambluri cu 24 de fibre folosind două interfețe cu 12 fibre
  • Conectori tată sau mamă
  • Polaritate tip A / Tip B / Tip C
  • Configurații APC
  • Opțiuni standard și cu pierderi reduse-
MPO Single Mode Trunk Cable



Compatibilitate cu conector MPO/MTP și polaritate

Conexiunile MPO/MTP cu un singur-mod necesită genul corect al conectorului, maparea fibrelor, polaritatea și configurația-față de capăt.

Tip A:Maparea direct-prin fibră

Tip B:Maparea inversă a fibrelor

Tip C:Pereche-mapping fibră inversată

Bărbat:Știfturi de ghidare instalați

Femeie:Știfturile de ghidare au fost omise

APC:Configurație de contact fizic în unghi de 8 grade pentru interfețele cu un singur-mod

Pentru cabluri de înlocuire sau comenzi de proiect, modelul echipamentului, specificația interfeței, eșantionul de cablu existent, desenul sau maparea fibrelor pot fi furnizate pentru verificarea configurației.



Construcție cablu MPO/MTP monomod

Sunt disponibile diferite construcții de cabluri pentru spațiul de instalare, traseul și cerințele mecanice.

Construcție cablu

Cerință tipică

Cablu rotund

Cablări structurate generale și rutarea echipamentelor

Panglică plată

Aranjament de fibre paralele de densitate mare{0}

Cablu micro

Diametru redus al cablului și spațiu limitat de rutare

Opțiunile de jachetă includ LSZH, OFNP, OFNR și PVC, în funcție de cerințele de instalare și de codurile locale aplicabile.



Mod unic vs. MPO/MTP multimod

Distincția principală între această categorie și cablurile de fibră multimod MPO/MTP este fibra optică și arhitectura de transmisie.

Articol

Mod unic MPO/MTP

Multimod MPO/MTP

Fibră

OS2

OM3 / OM4 / OM5

Dimensiunea miezului

9/125 μm

50/125 μm

Lungime de undă tipică

1310 / 1550 nm

850 nm

Aria de transmisie

Distanţă lungă{0}

Distanță mai scurtă{0}

Utilizare tipică

Backbone, DCI, telecomunicații, inter{0}}cladire

Link-uri cu acces scurt-la centrului de date

Interfață{0}}de mare viteză

DR/FR cu un singur{0}mod și sisteme aferente

Sisteme SR multimodale

Selectați modul unic atunci când echipamentul specifică fibră OS2, legătura necesită o rază extinsă sau bugetul optic disponibil necesită caracteristici de transmisie monomod.



Aplicații pentru cablu MPO/MTP Single Mode



Interconectarea centrului de date



Ansambluri OS2 MPO/MTP de-densitate mare pentru conexiuni între sălile de date, zonele de distribuție a rețelei și legăturile optice-mai lungi.

01

Conectivitate optică 400G / 800G

Configurații de bază-8 și alte-fibre paralele pentru arhitecturi de transceiver optice de mare viteză compatibile.

02

Telecom și rețele de transport



Conectivitate MPO/MTP pentru coloana vertebrală cu modul unic-și sisteme de distribuție cu fibre de-înaltă densitate.

03

WDM și sisteme optice paralele

Ansambluri cu un singur{0}mod care acceptă sisteme optice care utilizează intervale de lungimi de undă WDM de 1310 nm, 1550 nm sau aplicabile.

04

Inter-Building Fibre Links



Conectivitate pre-mod unic-terminat pentru legăturile dintre clădiri, încăperi de echipamente și puncte de distribuție a rețelei.

05

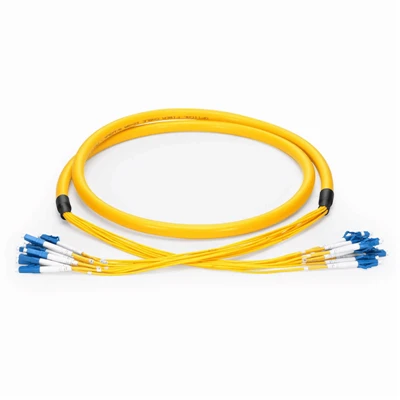

MPO To LC Single Mode Fiber Cable



Testare optică și verificare a calității

Fiecare ansamblu de cablu -monomod MPO/MTP poate fi verificat în raport cu configurația optică și fizică specificată înainte de expediere.


Pierdere de inserție și pierdere de returnare:Testat la lungimi de undă specificate, inclusiv 1310 nm și 1550 nm.


Inspecție interferometrică 3D:Verifică înălțimea fibrei, raza de curbură, decalajul apexului și geometria virolei.


Încheiați-inspecția feței:Verifică dacă există zgârieturi, gropi, contaminare și alte defecte-față.


Verificarea polarității:Confirmă maparea fibrelor de tip A, B sau C.


Verificare finală a configurației:Verifică numărul de fibre, tipul conectorului, sexul, polaritatea, construcția cablului, lungimea și etichetarea.


Documentația de testare la nivel de lot-poate fi furnizată în funcție de cerințele proiectului și ale comenzii.



Avantajele noastre în fabricarea cablurilor MPO/MTP


50,000+ m² unități de producție

Peste 50.000 m² de spațiu de producție acceptă zone dedicate pentru asamblarea cablurilor de fibră optică, fabricarea conectorilor, fabricarea hardware-ului și testarea finală.

Managementul calității certificat ISO-

Certificarile ISO 9001:2015, ISO 14001 și TL 9000 oferă un cadru documentat de management al calității pentru producție și controlul calității.

50+ Ingineri și tehnicieni



Peste 50 de ingineri și tehnicieni sprijină dezvoltarea de produse, îmbunătățirea proceselor, prototiparea și soluțiile personalizate de fibră optică.

Capacitate flexibilă de producție



Capacitatea anuală de peste 2 milioane de ansambluri de conectori, 500.000 de metri de cablu de fibră optică, 100.000 de cutii de distribuție și 200.000 de accesorii hardware acceptă atât producția în volum, cât și comenzile personalizate.





FAQ



Î: Ce fibră este utilizată în cablurile MPO/MTP monomod-?

R: Tipul standard de fibră este OS2 unic-mod, cu opțiuni G.652.D, G.657.A1 și G.657.A2 disponibile în funcție de aplicație.

Î: Modul unic-MPO/MTP este în mod normal APC?

R: APC este specificat în mod obișnuit pentru aplicațiile MPO/MTP cu un singur{0}mod în care interfața optică necesită un contact fizic înclinat și o performanță mai mare de pierdere-returnabilă. Lustruirea conectorului trebuie să se potrivească cu interfața echipamentului.

Î: Ce este un cablu MPO Base-8?

R: Un cablu MPO de bază-8 utilizează o arhitectură de interfață cu 8 fibre și este utilizat cu sisteme optice proiectate în jurul conectivității paralele cu opt fibre.

Î: Care este diferența dintre cablurile MPO cu pierderi-scăzute și cu pierderi ultra{-scăzute-?

R: Configurațiile cu-pierdere scăzută oferă pierderi de inserție până la limita de-pierdere scăzută specificată, în timp ce configurațiile ULL vizează o valoare de pierdere-de inserție mai strictă, cum ar fi Mai mică sau egală cu 0,25 dB. Nota adecvată depinde de bugetul de conectare la sistem.

Î: Fibra G.657.A2 poate fi utilizată în cablurile MPO/MTP?

A: Da. G.657.A2 poate fi specificată fibra monomod-insensibilă la curbură-acolo unde este necesară rutarea cu densitate mare-sau o gestionare mai strictă a curbei.

Î: Puteți furniza cabluri personalizate MPO/MTP cu un singur{0}mod?

A: Da. Numărul de fibre, configurația de bază, polaritatea, genul conectorului, lungimea cablului, gradul de pierdere, construcția cablului, mantaua, etichetarea și ambalajul pot fi specificate pentru cerințele proiectului.
