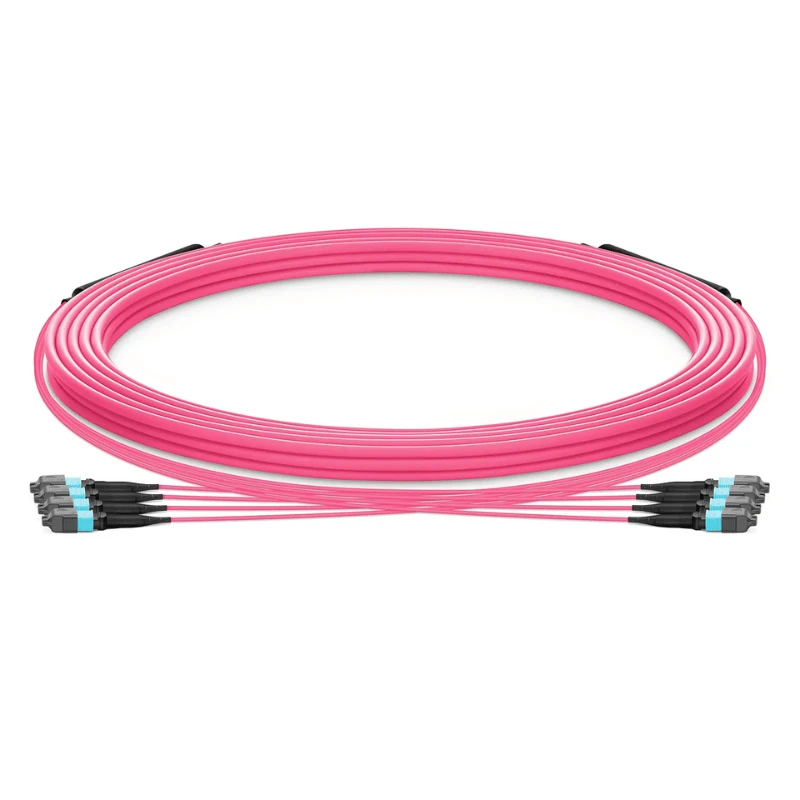

Cablul trunk multimod MPO este un ansamblu de fibră de-densitate mare, proiectat pentru cablarea structurată în centre de date, săli de servere ale întreprinderii și medii de rețea de-înaltă viteză. Utilizează conectori MPO/MTP® pre-terminați pentru a consolida mai multe fibre multimode într-o conexiune trunchială compactă, reducând munca de terminare pe teren și simplificând implementarea de-înaltă densitate.

Disponibil în fibră multimod OM3, OM4 și OM5, cablul poate fi configurat pentru diferite numere de fibre, sexe de conector, metode de polaritate, lungimi de cablu și cerințe de manta.

Specificatii tehnice

Articol	Caietul de sarcini
Tip de fibră	Multimod OM3 / OM4 / OM5
Miez de fibră	50/125 μm
Număr de fibre	8 / 12 / 24 fibre; configurații multi-MPO disponibile
Conector	MPO / MTP®
Conector Gen	Bărbat / Femeie
Polaritate	Tip A / Tip B / Tip C
Poloneză multimodală	PC
Pierdere de inserție	Standard Mai mic sau egal cu 0,35 dB; versiuni cu pierdere -scăzută Mai mică sau egală cu 0,20 dB
Manta de cablu	PVC / LSZH / OFNP, în funcție de configurație
Tip cablu	Construcție cu portbagaj rotund sau mănunchi

Opțiuni de polaritate și gen

Polaritatea corectă și genul conectorului sunt esențiale pentru menținerea continuității transmisiei-pentru-recepției în legăturile optice-paralele.

Tip A

Mapare direct-prin fibră.

Tip B

Maparea inversă a fibrei, utilizată în mod obișnuit în arhitecturile optice-duplex paralele.

Tip C

Asociați-matarea inversă pentru anumite modele de cablare structurată-.

MPO masculin

Conector cu pini pentru alinierea cu un conector mamă.

Femeie MPO

Conector nefixat pentru utilizare cu un conector tată.

Polaritatea necesară trebuie specificată împreună cu echipamentul de împerechere, caseta sau designul panoului de corecție-, mai degrabă decât selectat independent.

Construcție cablu

Ansamblul portbagajului folosește fibră multimodă-terminată din fabrică, cu construcție de cablu de protecție, potrivită pentru instalarea organizată în rack și cale. Fire de aramidă poate fi folosită ca element de rezistență, în timp ce mantaua exterioară poate fi selectată în funcție de cerințele de instalare.

Opțiunile obișnuite ale jachetei includ PVC pentru uz general în interior, LSZH unde este necesară construcția fără-fum și halogen-și OFNP pentru instalații cu rating-plenum. Diametrul cablului variază în funcție de numărul de fibre și de configurația trunchiului, așa că diametrul exterior final trebuie confirmat înainte de a specifica capacitatea traseului sau hardware-ul de gestionare-cablului.

Aplicații pentru centrul de date

Cablul trunk multimod MPO este potrivit pentru:

Conexiuni backbone rack-la-rack în centre de date de-înaltă densitate.
Interconexiuni pentru panouri de corecție-MPO și casete pentru cablare structurată.
Comutați-la-server și comutați-la-comutați legăturile folosind optica multimodă paralelă.
Camerele de echipamente pentru întreprinderi în care ansamblurile pre-terminate reduc munca de instalare pe teren.
Actualizări de rețea cu densitate mare-care necesită o capacitate mai mare de fibră într-un spațiu limitat de rack.

Testare și asigurare a calității

Fiecare ansamblu de cablu poate fi inspectat și testat înainte de expediere pentru a verifica consistența producției și performanța optică.
Procedurile tipice-de control al calității includ:

Testare de inserție-pierdere 100% pentru ansambluri finalizate.
Încheiați-inspecția feței și curățarea conectorilor MPO.
Verificarea polarității conectorului și a mapării fibrelor.

Verificarea genului și a identificării conectorului.
Inspecție vizuală a mantalei cablului, a cizmelor și a zonelor de evaporare.
Rapoarte de testare individuale furnizate conform cerințelor proiectului.

Înregistrările testelor pot fi corelate cu identificarea cablului sau cu documentația de comandă pentru inspecția de intrare și trasabilitatea proiectului.

Personalizare și OEM

Pentru comenzile OEM,-integrator de sistem și proiecte, cablul trunchi poate fi configurat în funcție de arhitectura de rețea necesară, inclusiv:

Tip fibră: OM3 / OM4 / OM5

Numărul de fibre și cantitatea de MPO

Gen conector MPO/MTP®

Polaritate tip A / B / C

Performanță optică standard sau cu pierderi reduse-

Lungimea cablului și lungimea de rupere

Jachetă PVC / LSZH / OFNP

Cerințe de identificare, etichetare și culoare a cablurilor

Ambalaj și etichetare privată-specifice clientului

Ambalare și livrare

Cablurile trunchi MPO finite sunt protejate individual pentru a preveni contaminarea conectorului, îndoirea și deteriorarea cablului în timpul manipulării și transportului. Capacele de praf ale conectorilor, ambalajele de protecție și cutiile de carton sau alte ambalaje adecvate-de export pot fi specificate în funcție de cerințele de expediere.

Configurațiile standard pot fi furnizate în funcție de disponibilitatea producției. Ansamblurile OEM personalizate sunt programate în funcție de complexitatea configurației, cantitatea, cerințele de testare și disponibilitatea materialului. Fiecare transport poate fi furnizat cu identificarea produsului și documentația de testare aplicabilă pentru primirea inspecției.

FAQ

Î: Cum confirm că cablul trunchiului se va potrivi cu sistemul meu MPO existent?

R: Confirmați interfața conectorului, orientarea cheii, maparea fibrelor, configurația pinului și specificațiile componentelor de împerechere la ambele capete. Pentru o instalare existentă, furnizarea codului curent al modulului MPO, adaptorului sau piesei cablului ajută la prevenirea incompatibilității în timpul înlocuirii sau extinderii.

Î: Cablurile trunchi MPO pot fi furnizate în lungimi diferite pentru același proiect?

A: Da. În cadrul aceleiași specificații de proiect pot fi produse diferite lungimi de cablu. Cumpărătorii ar trebui să furnizeze lungimea finală necesară și, acolo unde este cazul, toleranța admisă, astfel încât direcționarea rack-urilor și spațiile libere de instalare să poată fi planificate cu precizie.

Î: Puteți furniza o probă înainte de o comandă în vrac?

A: Da. Pot fi produse mostre pentru verificarea configurației înainte de producția în masă. Eșantionul trebuie să utilizeze același aranjament de conector și cerințe tehnice cheie destinate comenzii de producție, astfel încât compatibilitatea și instalarea să poată fi verificate în condițiile reale ale proiectului.

Î: Sunt desenele cablurilor sau documentele dimensionale disponibile pentru aprobarea tehnică?

A: Da. Desenele dimensionale și informațiile de configurare pot fi furnizate pentru revizuirea proiectului. Pentru ansamblurile de portbagaj complexe, cumpărătorii pot confirma lungimea totală, aranjamentul conectorului, dimensiunile decupării și cerințele de identificare înainte de producție.

Î: Cum ar trebui să fie manipulate cablurile trunchiului MPO în timpul instalării?

R: Evitați tragerea cablului de conectori, depășirea limitelor de îndoire specificate sau aplicarea unei sarcini excesive pe secțiunile de rupere. Păstrați capetele conectorului acoperite până la conectare și direcționați portbagajul prin sisteme adecvate de gestionare-cablajului fără a zdrobi sau îndoi brusc ansamblul.

Î: Poate fi folosit același cablu trunchi MPO pentru viteze de transmisie diferite?

R: Posibil, dar compatibilitatea depinde de tipul transceiver-ului, bugetul legaturii optice, distanța de transmisie și arhitectura rețelei. Prin urmare, cablul ar trebui să fie specificat în raport cu echipamentul optic real și cerințele de legătură, mai degrabă decât să fie selectat doar după rata de date nominală.
