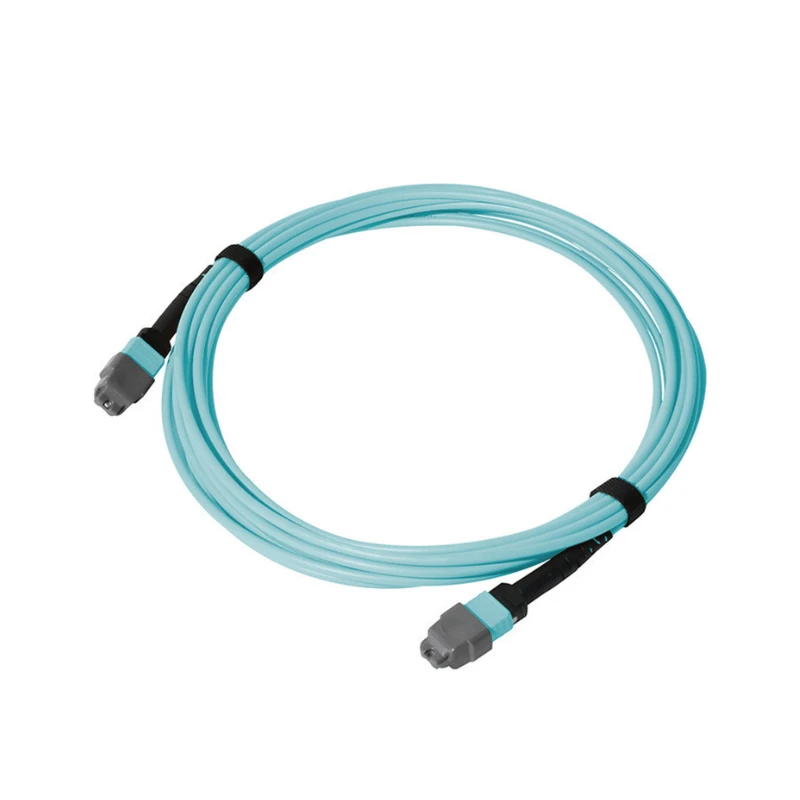

Cablu MTP Loopback

Cablul MTP Loopback este un ansamblu-asamblat din fabrică cu mai multe-fibră optică care oferă o cale de întoarcere optică definită printr-o interfață MTP/MPO. Acesta direcționează canalele optice transmise înapoi către canalele de recepție desemnate în cadrul aceleiași interfețe pentru verificarea transceiverului, testarea portului de comutare-, diagnosticarea echipamentelor și procedurile de testare optică.

Specificați loopback-ul MTP în funcție de interfața de testare țintă. Configurația necesară ar trebui să fie confirmată înainte de producție pe baza interfeței, cuplarea conectorului, maparea canalelor și starea testului optic.

Potriviți numărul de fibre cu interfața:Selectați numărul de fibre în funcție de canalele optice active și configurația conectorului interfeței testate.

Potriviți tipul de fibră cu interfața optică:Potriviți tipul de fibră cu modul optic specificat pentru transceiver-ul țintă, echipament sau dispozitiv de testare.

Confirmați sexul conectorului MTP/MPO:Confirmați sexul conectorului necesar din interfața de împerechere; conectorii tată sunt fixați, în timp ce conectorii femele sunt deblocați.

Confirmați maparea Tx-la-Rx:Confirmați relația necesară canalului Tx-la-Rx înainte de a comanda, în special pentru configurațiile de testare specifice-aplicației.

Verificați starea testului optic:Confirmați dacă testul necesită o buclă inversă directă sau atenuată și specificați condiția de alimentare-de recepție necesară, acolo unde este cazul.

O configurație de loopback este definită nu numai de numărul de fibre, ci și de modul în care canalele transmise sunt returnate la canalele de recepție dorite.

Loopback direct:Un loopback direct returnează semnalul transmis fără atenuare adăugată intenționată atunci când puterea de recepție rezultată îndeplinește cerințele de testare.

Loopback atenuat:O configurație atenuată introduce o pierdere optică suplimentară specificată atunci când testul necesită o putere de recepție mai mică.

Specificații de atenuare:Specificați atenuarea necesară sau starea receptorului țintă, astfel încât configurația optică să poată fi confirmată înainte de producție.

Ansamblurile de loopback MTP sunt verificate în raport cu specificațiile de producție confirmate înainte de expediere, acoperind geometria conectorului, starea-față de capăt, performanța optică și rutarea definită Tx-la-Rx.

Conector și sfârșit-Face Control:Inspecția interferometrului 3D este utilizată pentru a verifica geometria conectorului MTP/MPO, inclusiv înălțimea fibrei, decalajul vârfului și raza de curbură, în timp ce fețele de capăt ale conectorului sunt inspectate pentru contaminare și defecte vizibile.

Verificare optică și cartografică:Fiecare ansamblu este testat individual pentru pierderea de inserție și pierderea de retur în conformitate cu configurația specificată și lungimea de undă de testare, în timp ce rutarea definită Tx-la-Rx este verificată în raport cu maparea de producție confirmată.

Înregistrările testelor:Înregistrările de testare seriate pot fi furnizate pentru ansambluri individuale, inclusiv datele aplicabile ale testelor optice și rezultatele inspecției pentru calificarea produsului și inspecția de intrare.

Cablurile de loopback MTP personalizate sunt configurate în funcție de cerințele de echipament sau dispozitive de testare{0}}clientului.

Referință de interfață
Furnizați echipamentul țintă, transceiver-ul sau interfața dispozitivului de testare-, astfel încât configurația necesară a conectorului și a ansamblului să poată fi revizuită înainte de producție.

Referință de cartografiere
Pentru loopback-uri non-standard, furnizați o hartă de porturi, o diagramă de poziție-fibră sau specificații de cablare Tx{-la-Rx.

Cerință optică
Furnizați atenuarea necesară sau starea receptorului țintă atunci când puterea optică controlată face parte din specificația testului.

Referință de producție
Furnizați cerințele necesare privind lungimea cablului, cantitatea, identificarea și ambalarea pentru ofertare și producție.
Pentru configurațiile specifice-aplicațiilor, DIMI examinează interfața furnizată, maparea și cerințele de testare înainte de producție, astfel încât specificațiile de fabricație să poată fi confirmate în raport cu ansamblul solicitat.
